电子电路与系统基础笔记(4)——信号分析
信号分析
电路的基本问题就是信号与系统问题,就是电信号通过电路系统后有怎样的变化(电路分析),如何设计电路使得信号通过它后有期望的变化(电路设计),因此同学应对电路分析和设计中出现的常见信号有一个基本的认识。
复数回顾
课程中使用:
j=√−1
复数运算与相关知识等略。
正弦波信号
电路问题是信号与系统问题,而电路系统分析中,很多情况都是以正弦波为激励信号来考察电路系统功能的。
电路系统处理的信号均可分解为单频正弦波的叠加(或积分)形式,单频正弦波是这些信号的基信号。
线性系统对单频信号的响应如果清楚了,根据线性系统的叠加性,系统对实际信号的响应就是这些单频信号的系统响应之和。
非线性系统也多采用正弦信号作为激励研究其非线性特性。
旋转矢量
一个矢量做匀速旋转运动,假设旋转一周需要的时间为 T(s),则 1s 时间内可旋转 1/T 周,称之为频率 f,T 称为周期(period)。
角度增加的速度为 2πT=2πf,定义其为角速度(angular speed),或者称之为角频率 ω(rad/s)。
f=1Tω=2πfφ=2πtT=ωt
正弦波信号的复数表述
旋转矢量 x 轴上的投影为余弦信号,在 y 轴投影为正弦信号。
s(t)=x(t)+jy(t)=Amcosωt+jAmsinωt=Amejωt
正频率与负频率
逆时针旋转矢量可视为正频率矢量,顺时针旋转矢量可视为负频率矢量。
则正弦信号可分解为正频率分量和负频率分量:
cosωt=12(ejωt+e−jωt)sinωt=12j(ejωt–e−jωt)
初始相位
φ(t)=ωt+φ0s(t)=x(t)+jy(t)=Amejφ(t)=Amej(ωt+φ0)=(Amejφ0)ejωt
描述正弦信号的三要素:幅度 Am,频率 ω,初始相位 φ0。
x(t)=Amcos(ωt+φ0)
角度和角速度
角度是角速度的积分,角速度是角度对时间的微分。
φ(t)=∫t0ω(τ)⋅dτ+φ0ω(t)=dφ(t)dt
信号分类
包括确定性信号与随机信号及其他分类。
周期信号和非周期信号。
周期信号:
- f(t)=f(t+nT),n=0,±1,±2,⋯
- 满足上式的最小 T,称为周期。
非周期信号:即不存在 T 满足上述条件。
模拟信号与数字信号
模拟信号:
- 时间连续,幅度连续。
- f(t)=sin(2πt)。
抽样信号:
- 时间离散,幅度连续。
- f(n⋅0.05)=sin(2πn⋅0.05)
数字信号:
- 时间离散,幅度离散。
- f(0)=0.000,f(1)=0.30901699⋯,f(2)=0.58778525⋯
所谓离散,就是可数。
电路中的数字信号指二进制 01 表述的有限位数的信号。
信号的时域与频域表述
傅里叶变换可以将时域信号变换到频域中处理。
傅里叶逆变换可将频域信号变换到时域。
傅里叶变换关系下,时域和频域等同:包含的信息等同。
f(t)傅里叶变换⟹F(jω)f(t)傅里叶逆变换⟸F(jω)
傅里叶变换的物理意义
F(jω) 是信号的频域表述,频谱结构,f(t) 则是信号的时域表述,时域波形。
F(jω)=∫∞−∞f(t)e−jωdtf(t)=12π∫∞−∞F(jω)ejωtdωf(t)=f(t+nT)f(t)=+∞∑n=−∞Fnejnω0t=+∞∑n=0cncos(nω0t+φn)w0=2π1T
F 单位为 V/Hz,是电压密度,f 单位是信号单位 V。
Fn 是傅里叶信号。
结论:
时域信号可以表述为单频正弦信号的叠加(积分)。
周期信号可以分解为正弦信号的叠加。

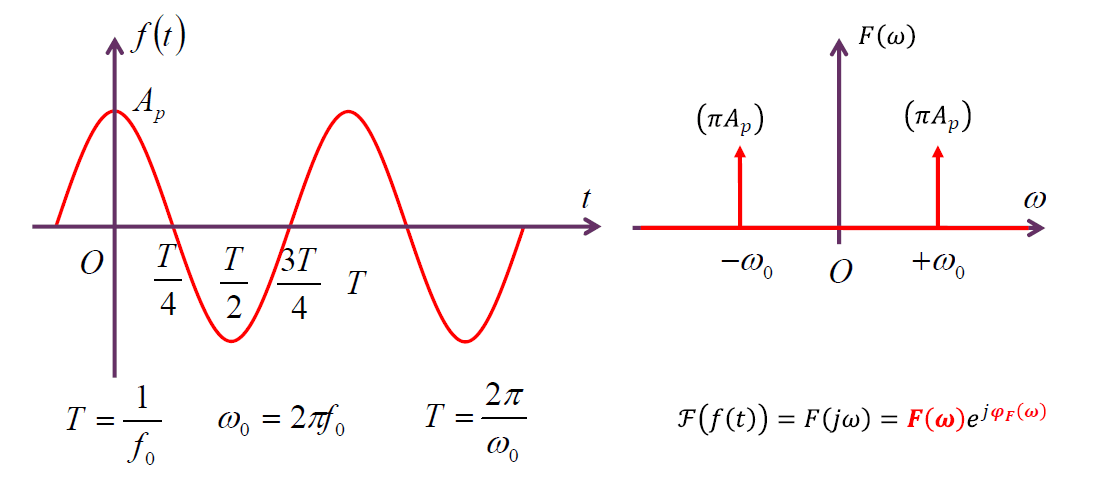

余弦函数的频谱结构
f(t)=Apcosω0t=0.5Ap(e−jω0t+ejωt)=F−1⋅e−jω0t+F+1⋅ejω0tF(f(t))=F(jω)=F(ω)ejϕF(ω)

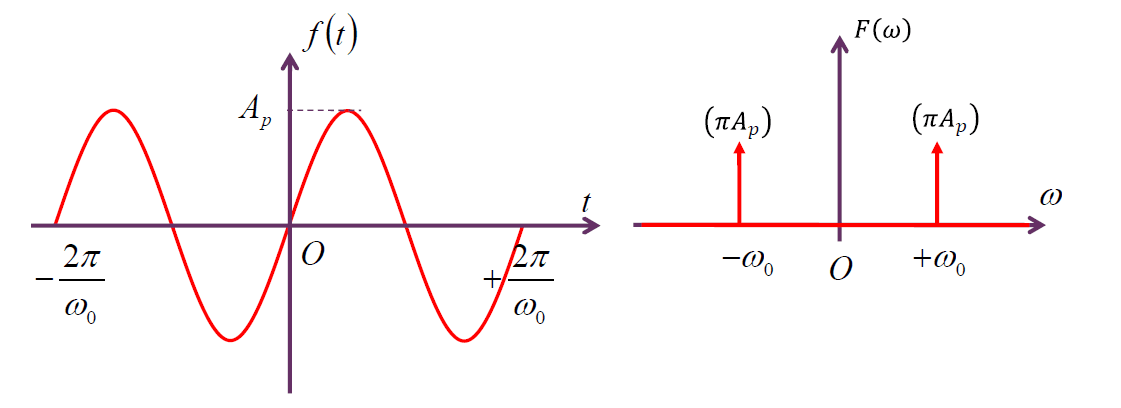

正弦函数的频谱结构
f(t)=Apsinω0t=0.5Apejπ2e−jω0t+0.5Ape−jπ2ejω0t=F−1⋅e−jω0t+F+1⋅ejω0t
常见信号的频谱结构
正弦信号
正弦函数表述的信号和余弦函数表述的信号在相位上仅差90相移,被统称为正弦信号,并且多以余弦函数表述为准。
f(t)=Apcos(ω0t+φ0)=0.5Apejte−jω0t+0.5Ape−jtejω0t=F−1⋅e−jω0t+F+1⋅ejω0t
有效值
rms:root mean square,均方根值。
由功率折算的有效幅度值。
相同幅度的直流具有相同功率。
¯f2(t)=A2p2√¯f2(t)=Ap√2=Arms=0.707Ap
直流信号
如果信号幅度和时间无关,是一个常量,则为直流信号。
直流信号可视为正弦信号频率趋于零的极限情况,直流信号的频谱在零频上。
f(t)=A0=A0ej⋅0⋅t
交流信号
平均值为零的信号,称为交流信号。
任何一个信号均可分为直流分量与交流分量之和。
f(t)=fDC+fAC(t)fDC=¯f(t)=limT→∞1T∫+T2−T2f(t)dtfAC(t)=f(t)–¯f(t)¯fAC(t)=¯¯f(t)=¯f(t)–¯f(t)=0
方波信号:开关信号
S1(t)={1t∈[kT–T4,kT+T4]0t∈[kT+T4,kT+3T4]k=0,±1,±2,⋯
傅里叶级数展开:
S1(t)=12+2πcosω0t–23πcos3ω0t+25πcos5ω0t–⋯
0/1 方波信号中包含直流分量,基波分量(第二项),奇次谐波分量。
频谱结构:
单位阶跃信号与单位冲激信号

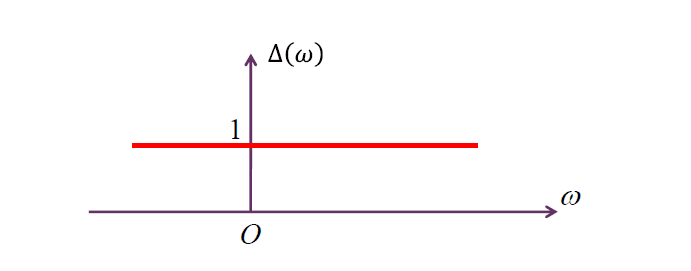

Δ(jω)=∫+∞−∞δ(t)e−jωtdt=∫+∞−∞δ(t)e−jω⋅0dt=∫+∞−∞δ(t)dt=1

单位冲激信号中包含了所有的频率分量。

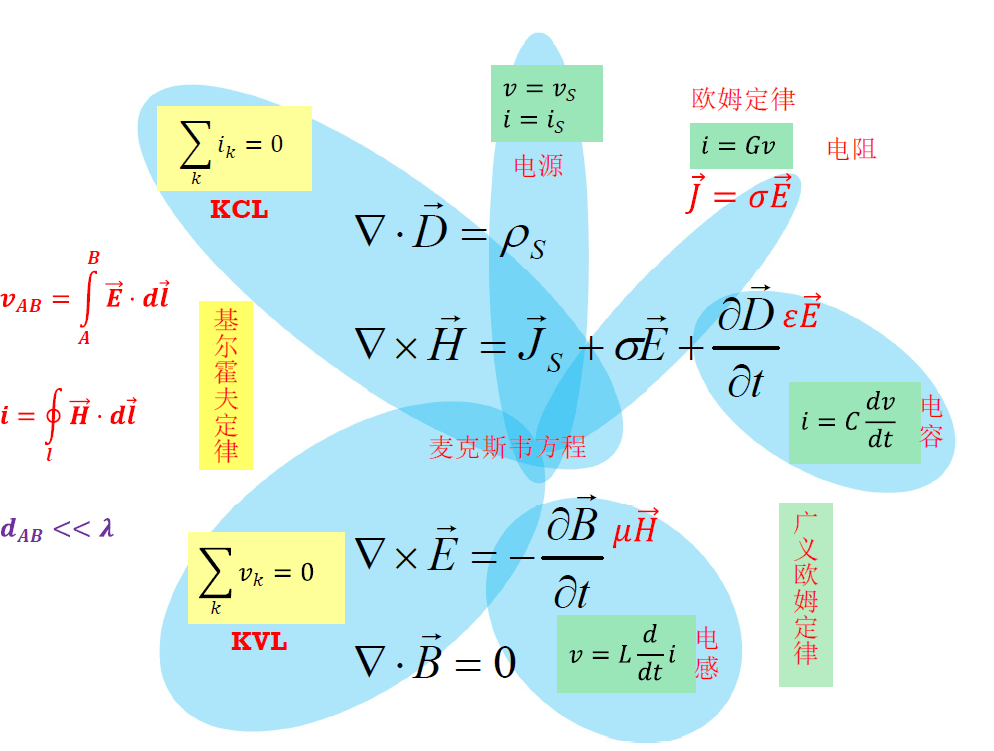

电磁场可抽象为电路
冲激信号产生意味着电磁辐射发生
只有满足准静态条件 dAB<<λ,电磁场问题方可抽象为电路问题。对于冲激信号,其频谱覆盖全频带且所有频率分量幅值相同,因而电路中不可能存在这种信号。当数学上抽象出冲激信号时,在电路中则表现为电磁辐射,原因是此时电路尺寸大于或可比拟高频信号的波长,此时电路已经无法将电磁波束缚在电路导体、介质周围空间,电路变成开放结构,以电磁辐射形式将能量释放到周围空间。
有初始电压的电容短路
ΔE=−12CV20
Q=CV0 的电荷被瞬间释放。
电容储能 12CV20 以电磁辐射形式被瞬间释放,冲激信号的产生意味着电磁辐射的发生。
直流恒压源对接电容
ΔE=12C(VS0–V0)2
丢失的能量以电磁辐射形式耗散到周围空间去了。
等效电路角度看能量丢失
从虚线端口(开关对接端口)看,是一个具有 V0–VS0 初始电压容值为 C 的电容被开关短路,显然该等效电路将在开关闭合瞬间释放了 C(V0–VS0) 的电荷,因而产生 i(t)=C(V0–VS0)δ(t) 的冲激电流,以电磁辐射形式将等效电容的储能 12C(VS0–V0)2 全部释放出去。
两个具有初始电压的电容对接
同样可以用等效电路解读,是一个具有 V0=V02–V01 初始电压,容值为 C=C1C2C1+C2 的电容被开关短路,显然该等效电路将在开关瞬间释放 CV0=C1C2C1+C2(V02–V01) 的电荷,因而产生 i(t)=C1C2C1+C2(V02–V01)δ(t) 的冲激电流,以电磁辐射形式将等效电容的储能 12C1C2C1+C2(V02–V01)2 全部释放出去。
噪声信号
电阻热噪声属于白噪声,其功率谱为常数:
¯v2n(t)=4kTRΔfk=1.38×10−23J/KT=273+t(∘C)
语音信号
对于确定性信号,由于可以预测其大小,因而可以认为它不含有新的信息。
实际含有信息想信号往往都是随机的,如语音信号。
电路中的信号简化
实际包含信息的信号是随机信号,其功率谱基本上都是连续谱。
为了分析简单,我们往往取连续谱中的一个或两个谱线作为研究对象,用确定性的正弦信号替代非确定的随机信号,分析其被电路系统处理后的信号变化情况,然后将对正弦信号的分析结果推广到随机信号上去。
